遙感影像技術給地質測繪帶來的便利

發布日期：2019-01-07 00:00 瀏覽量：13667

地質測繪是巖土工程勘察的基礎工作，在勘察中最先進行。工程地質測繪是運用地質、工程地質理論，對與工程建設有關的各種地質現象進行觀察和描述，初步查明已建成地段或各建筑地段的工程地質條件。將工程地質條件某要素采用不同的顏色、符號，按照精度要求標繪在一定比例尺的地形圖上，并結合勘探、測試和其他勘察工作的資料，編制成工程地質圖。

　　一、地質測繪的主要內容
　　在設計之前，工程地質工作者要詳細查明測區工程地質條件的空間分布規律。工程地質測繪中，要查明各種性質不同的巖石分布變化規律、地質構造、地貌、水文地質條件、自然地質現象、工程地質現象等。通過觀察區內的地質條件、查閱以往勘察資料、施工編錄或通過訪問，按一定比例尺如實地把它們反映在地形地圖上，作為工程地質預測的基礎提供設計部門使用，并編制工程地質圖。

　　二、遙感影像技術及其特征

　　2.1 遙感技術的應用
　　遙感(Remote Sensing)簡稱 RS，遙感技術主要是通過遙感平臺上設置的傳感器遠距離不與目標接觸，接收目標反射線或發射的各種不同波段的電磁波信息, 經過對這些信息的處理和解譯, 達到對遠距離目標的探測和識別的手段。應用遙感資料，可獲取工程地質實時、動態、綜合的信息源，對工程地質環境進行監測，為工程地質環境保護提供決策支持。遙感技術在找礦、工程地質條件研究、煤層頂底板研究等方面都已得到應用。

　　2.2 遙感影像特征
　　⑴ 遙感影像上某個像素的值因傳感器不同，獲取的波段數不同，其值由不同波段的相應位置點的值來共同表示。
　　⑵ 遙感影像都不進行有損壓縮。有損壓縮會帶來圖像信息損失，而普通圖像為了節省空間常常進行壓縮。
　　⑶傳感器種類不一，產生的文件組織方式也各不相同。遙感軟件生產公司眾多，所組織的影像數據格式也各不相同，難以用一種方式來讀取、解譯影像信息。

　　三、遙感圖像三維可視化及影像動態在地質測繪中的應用
　　與傳統航空攝影方法比較，應用遙感圖像三維可視化及影像動態分析方法選擇野外地質觀測路線有諸多優勢，可達事半功倍之效果。
　　⑴通過遙感影像的宏觀和微觀分析，選擇和布置的觀測路線能完全控制測區主要地質體和構造形跡的空間展布，研究、分析測區不同地質體和地質構造的影像特征及其相互關系，確定地質體劃分原則及其特征解譯標志。
　　⑵ 通過三維影像分析并根據測區建立的遙感地質解譯標志，地質觀測路線可布置在通行條件最好、穿越的影像巖石單位最多的地區。
　　⑶ 地質觀測路線一般以垂直于區域構造線方向的穿越路線為主，適當輔以追索路線。如果巖性巖相變化較大，地質體走向延伸關系不清，為了解某些重要接觸關系、礦化帶及重要構造現象的空間延伸情況等，穿越路線又不能達到目的，可布置專門追索路線加以控制。

以上工作，利用遙感圖像三維可視化與影像動態分析方法都容易實施。

　　四、遙感技術應用實例
　　4.1地震災害中的應用
　　地震的發生受地質構造控制，因而，研究地震與構造的關系、建立活動構造與地震響應關系、劃分不同地震構造類型是地震構造環境研究的主要內容。利用震前、震后，不同時效的衛星影像信息，結合地震構造，尤其是活動構造研究，地震地質工作者尋求衛星影像動態變化與孕震過程的關系，對地震預報研究作出了有益的嘗試。利用衛星遙感技術提供的宏觀、快速、動態的信息源，可為地震預報工作做好充分的準備條件。

　　4.2 在水文地質勘查中的應用
　　在水文地質勘查的各個階段, 充分運用航空像片、衛星圖像的解譯和其它遙感手段,使我們能更準確地掌握該地區地下水形成、貯存、運動特征、水質、水量的變化規律, 為地下水利用和排除措施的制訂, 提供水文地質依據。
　　⑴水文地質測繪。水文地質測繪是一項綜合性較強的工作，利用遙感圖像解譯地貌、水體和含水巖體, 具有效果明顯的特點。通過對遙感圖像的解譯, 能夠迅速地總結出該地區的水文地質規律。
　　⑵地下水資源的調查。用遙感地質方法尋找地下水及估算地下水資源,由于遙感圖像解譯得到的含水層和含水構造的邊界相當準確, 所以用遙感技術進行地下水資源調查, 可以取得非常好的效果。
　　⑶礦區水文地質勘查。利用遙感圖像的解譯,就可以有效地查明含水層的分布和地質構造, 能夠做到合理布置礦井，進行有計劃開采。這對于有效地減少礦井透水事故的發生, 減少人員傷亡和財產損失具有重大意義。

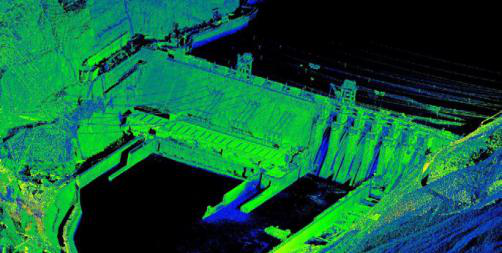

　　⑷ 水利工程的水文地質勘查。在我國三峽水利樞紐、二灘水電站、飛來峽水利樞紐等許多大型工程都應用了遙感技術, 并取得重要成果。

　　五、地質測繪發展的趨勢
　　⑴ 測繪產品多元化。社會的需求，將促使測繪產品形成多元化。
　　⑵產品的多樣化。多樣化包括形式的多樣化、比例尺的系列化、精度等級化、表達內容的實用化。
　　⑶產品的集成化。以“3S”為代表的測繪行業技術集成化產品，如全球定位技術與地理信息技術集成的車載導航系統技術與其它技術集成化的產品。
　　⑷ 產品的可視化。測繪信息的表達形式將更加直觀、形象，軟件界面將更加友好。
　　⑸ 產品的實用化。既能夠方便日常工作、生活對地理信息咨詢之需，又便于出行攜帶。上述多元化需求對測繪的發展將產生深遠的影響，推動測繪技術的進步，促使測繪資料使用的思維方式、觀念的更新。

　　地質測繪是地質礦產勘查開發的基礎性工作，在經濟社會快速發展的今天，正面臨著眾多的挑戰和機遇。現代測繪技術不僅是高技術發展的重要代表，也是國家綜合實力的代表。發展空間技術，建立衛星導航定位系統和衛星遙感系統，實施自主衛星對地觀測，不僅需要先進的技術支持，也需要雄厚的經濟實力支撐。高精度、高分辨率的遙感衛星系統是測繪領域的一門高科技技術，在地質測量中提高了作業效率，優化了制圖方案，保證精度的同時，減少了外業作業，達到事半功倍的效果。
